POWERMAG VIEW! NEURONAVIGATION
研究におけるTMSの使用は、選択された脳領域でのTMSコイルの個別かつ正確な位置決めを必要とします。
「PowerMAG View！3Dニューロナビゲーションシステム」は、コイルの電磁ホットスポットを個別の解剖学的データレコードで視覚化します。
これにより、TMSシステムはターゲットを非常に正確に刺激できます。
「PowerMAG View！」 は、シンプルな操作を組み合わせています。
結果：優れた精度と再現性を備えた直感的な位置決めが可能です。
•直感的な操作性
•コイル配置のナビゲーション
•再現性
•統合ドキュメント
➊ コイルの登録ポイント
➋ TMSコイル
➌ ホットスポットのコイル
➍ 頭部の4つの登録ポイント
➎ データ記録
POWERMAG VIEW!
赤外線カメラ
PowerMAG View！TMSナビゲーションシステムは、刺激点を特定するために赤外線インパルスを使用します。 そのシステムは、患者の頭部と刺激コイルの両方に焦点を合わせた赤外線カメラシステムで構成されています。 赤外線信号は、以前に配置された一意のマーカー/リフレクターによってカメラに反射されます。 これにより、ヘッドとコイルの位置の非常に正確な3Dモデルが得られます。 使用するカメラのタイプに応じて、この位置は1秒あたり20〜50回サンプリングされます。
ナビゲーションとTMSの組み合わせ
「PowerMAG View！ニューロナビゲーションシステム」は、PowerMAG製品ファミリの一部であり、PowerMAGスティミュレータで使用するように正確に調整されています。
統合システムは、外部ナビゲーションシステムとは対照的に、単一のソースからのインストール費用とサポートの大幅な削減という利点をお客様に提供します。
ナビゲーションシステムは、TMSデバイスのトロリーに完全に統合されています。柔軟な多関節アームにより、カメラの最適な位置合わせが可能です。
コイルは「PowerMAG View！」専用に開発されました。 、複数のナビゲーションポイントをハウジングに組み込んでいます。
これにより、コイルの位置合わせが大幅に簡略化され、ナビゲートされたTMSの精度がピークに達します。
➊ フレキシブルアーム
➋ 赤外線カメラ
➌ POWERMAG VIEW！ ナビゲーションソフトウェア
➍ データ記録
➎ トラッカーとポインター
➏ ナビゲーションポイント付きコイル
➐ トローリー
➑ PowerMAG r-TMS
ナビゲーションシステムに必要なすべての計算は、パワフルなPCで実行されます。 このPCシステムは、 当社のLCDスクリーンと組み合わせて、これは医学技術における安全な機器の組み合わせを表しています。
フットスイッチリーダーは、USBインターフェイスを介してフットスイッチをナビゲーションシステムPCに入力デバイスとして接続する機能を提供します。 さらに、フットスイッチを刺激装置にリンクして、刺激プロセス中に各刺激をPCに即座に登録することができます。
「PowerMAG View！」用のダブルフットペダル。 ナビゲーションシステムでのさまざまな作業を簡素化します。 基準点の確認は、スイッチを操作することにより、ナビゲーションソフトウェアで実行できます。
精度およびスペース
精度は、カメラの高解像度によって達成されます。 カメラは赤外線信号を送信し、その信号はトラッカーで反射されてカメラで受信されます。 次に、カメラは、サブミリメートルの範囲のトラッカーからの3次元情報をリアルタイムで測定します。
要件に応じて2種類のカメラを提供しています。 Polaris SpectraおよびPolaris Vicra Polaris Spectraは、測定ボリュームが大きく、更新速度が速い、より大きなバリエーションです。 スペクトラと比較すると、Polaris Vicraは寸法が小さく、軽量であるため、必要なスペースが小さくなります。
トラッカー、マーカー、ポインター
トラッカーは、コイルとヘッドを同時に登録するための基本的なコンポーネントです。異なる特性を持つ2つのトラッカーがコイルとヘッドの両方に取り付けられています（異なる形状の複数のTMSコイルトラッカーが使用されている間）。したがって、コイルとヘッドは、ナビゲーションシステムの座標系で記録され、互いに区別されます。
トラッカーに取り付けられたマーカーは、カメラから送信された赤外線信号を反射します。この信号は再びカメラによって受信され、システムから空間内の正確な位置が計算されます。このテクノロジーには、ワイヤレス設計の結果、トラッカーが完全に自由に移動できるという利点があります。さらに、トラッカーとマーカーには、TMS自体によって損なわれる可能性のある電子部品はありません。
ヘッドとコイルの同時登録にはポインターが必要です。このポインタは特別な形のマーカーで、コイルとヘッドの基準点をサンプリングして、正確な位置を定義できます。正確なナビゲーション結果を得るためには、トラッカー、ポインター、マーカーの精度が最も高いことが前提条件です。
複数のコイルを同時に記録する場合
ナビゲーションシステムで複数のコイルを同時に記録するには、形状の異なるトラッカーが必要です。
ヘッドとコイルの登録
ヘッドとコイルはポインターでナビゲーションシステムに登録されます。 3つのナビゲーションポイント（右の図）を使用して、頭を登録します。 コイルの位置合わせには4点（左図）を使用します。
トラッカーの留め具
「MAG＆More」は、トラッカーをコイルまたはヘッドキャップに簡単に取り付けることができる適切な留め具を提供します。 コイル固定のボールジョイントにより、トラッカーをカメラに最適に位置合わせできます。 ヘッドキャップに簡単にクリップできる2番目のトラッカー固定具も含まれています。
使い易いソフトウエアを提供します
「PowerMAG View！ユーザーソフトウェア」のユーザーインターフェースは、TMSのナビゲーションをすばやく簡単に開始できるように直感的に設計されています。 全頭および脳のセグメンテーションまたは表面再構成などのインテリジェントで強力なアルゴリズムにより、生のMRデータの処理が容易になり、TMSナビゲーションの開始までのプロセスが加速されます。ステップバイステップアシスタントは直感的なユーザーインターフェイスを利用しており、TMSナビゲーションを簡単に開始できます。
外部ソフトウエアとの互換性
「PowerMAG View！ ソフトウェア」は、BrainVoyagerなどの他の外部ソフトウェアと互換性があるということです。 たとえば、fMRI分析は、脳の活動領域を色分けして表示するのに役立つ機能です。 このデータはPowerMAG View！にインポートできます。 刺激ターゲットの正確な概要を提供します。 ソフトウェアの互換性に関するご質問は、直接お問い合わせください。
ポジショニング/セットアップ
「PowerMAG View！」 コンポーネントの配置を簡素化します。 マーカーとポインターが表示されたカメラウィンドウにより、正しい設定をすばやく確認できます。 いつでもチェックと修正が可能です。
ターゲティング
ターゲットマーカーの配置は、3D脳モデルの目的の位置をクリックするだけで実装されます。 APC座標系またはTalairach空間で決定された刺激ターゲットを手動で入力することもできます。ソフトウェアのインタラクティブな表示は、ターゲットまでの距離と、目的の位置に対するコイルの配向角度の両方を示します。 これにより、正確かつ迅速に作業できます。

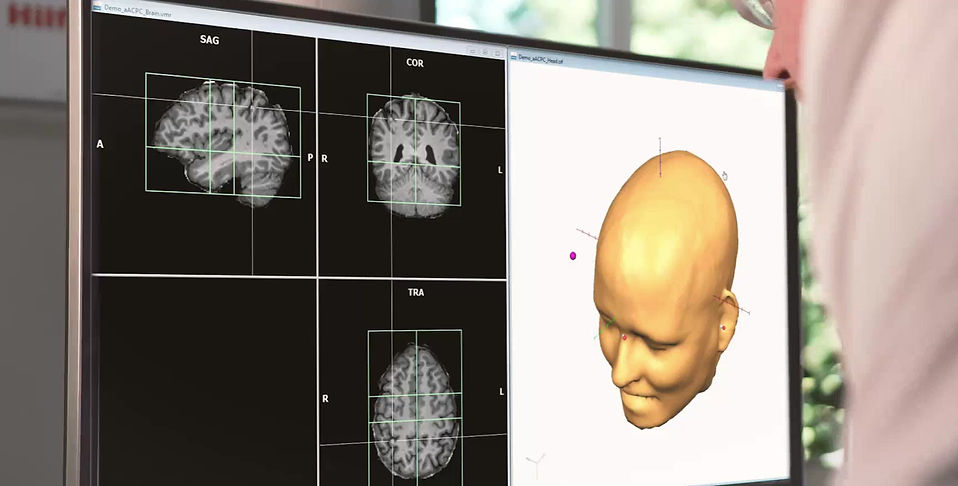

➊ サジタルセクション
➋ トランスバーサルセクション
➌ コロナセクション
可視化
PowerMAG View！ ニューロナビゲーションは、コイルの作業領域を個別の解剖学的3Dデータレコードでリアルタイムに視覚化します。 コイルの直感的な位置決めのために、さまざまな異なるタイプのコイルディスプレイ（3Dモデル、透明フレームモデル）および頭と脳のモデル（3Dモデル、半透明3Dモデル、透明フレームモデル）を選択できます。 頭と脳のモデルの回転、傾斜、スライド、ズーム、矢状断面、横断面、冠状断面などの機能は、同様にPowerMAG Viewの基本的な部分です。
作業環境の個別の色設定により、ユーザーはコントラストなどの重要な情報を識別できます。
MRトモグラフィーの従来の2Dビュー(sag, cor, tra)も同様にいつでも利用できます。 ドキュメントやトレーニングのために、ビューをいつでも画像としてエクスポートできます。
サービス
オープンデザインの「PowerMAG View！」 は、他のメーカーのさまざまなTMSデバイスと互換性があります。 TMSデバイスを「PowerMAG View！ナビゲーションシステム」に組み込む予定がある場合は、サポートさせていただきます。
「MAG＆More」は、統合されたシステムソリューションの3DナビゲーションとTMSシステムを単一のソースから提供します。弊社の製品を配布し、MAG＆More JAPANを通じて直接サポートします。 「MAG＆More PowerMAGデバイス」を購入すると、当社の多くの魅力的なサービスを利用できます。
技術サポート
デバイスの設置と導入は訓練を受けた専門家によって行われ、デバイスの適切な引き渡しと円滑な操作を保証する必要があります。 技術的な設置と試運転に加えて、安全上の注意と警告、デバイスの機能、実際のデモと技術データについても説明します。
ユーザートレーニング
お客様が当社の製品を最大限に活用し、日常の研究をできるだけ簡単かつ効率的に設計できるように、カスタマイズされたトレーニングプログラムをお客様に提供しています。 可能な限り費用を最小限に抑えるために、お客様のサイトでトレーニングを実施することもできます。 トレーニングの内容は、刺激プロセス、ポジショニング戦略から安全関連チェックの受け入れにまで及びます。
資金調達
従来の購入に加えて、デバイスのリースまたはレンタルの購入に向けた魅力的なオプションを提供する準備もしています。 当社のファイナンスパートナーは、お客様の要件に合わせたオファーを喜んでまとめます。 この他に、これらのオプションは計画のセキュリティと柔軟性も提供します。 ご連絡ください。
